Tegangan Listrik

Tegangan atau beda potensial antara dua titik, adalah usaha yang dibutuhkan untuk membawa muatan satu coulomb dari satu titik ke titik lainnya.

1. Dua bola yang bermuatan positif dan bermuatan negatif, karena muatan keduanya sangat lemah di mana beda potensial antara keduanya mendekati nol, maka kedua bola tidak terjadi interaksi, kedua bola hanya diam saja. (gambar a)
2. Dua buah bola yang masing-masing bermuatan positif dan negatif. Dengan
   muatan berbeda kedua bola akan saling tarik-menarik. Untuk memisahkan
   kedua bola, diperlukan usaha F1. (gambar b)
3. Kejadian dua buah bola bermuatan positif dan negatif, dipisahkan jaraknya
   dua kali jarak pada contoh 2, untuk itu diperlukan usaha F2 sebesar 2.F1 (gambar c)
4. Ada empat bola, satu bola bermuatan positif dan satu bola bermuatan negatif,
   dua bola lainnya tidak bermuatan. Jika dipisahkan seperti contoh 3, diperlukan
   usaha F2 sebesar 2.F1 (gambar d)

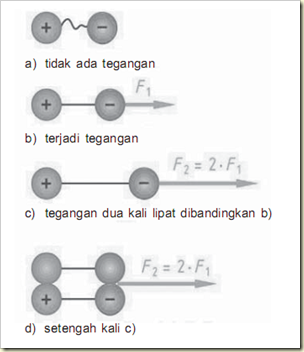

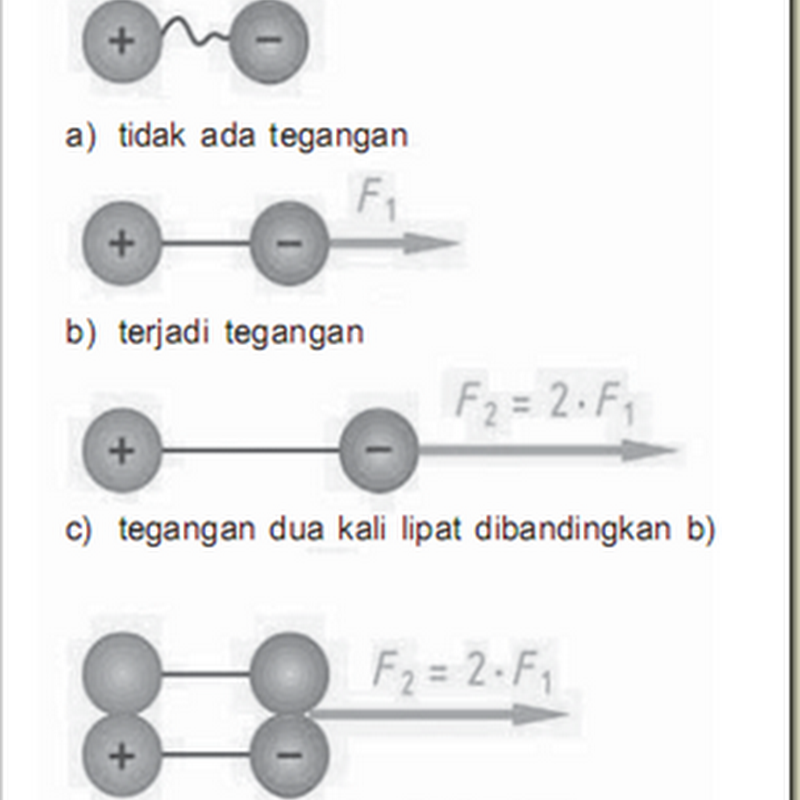

Model Visual Tegangan

Persamaan tegangan

  atau
Keterangan :
V  = tegangan (volt)
W = usaha (Nm, J)
Q = muatan elektron (C)
Satu volt adalah beda potensial antara dua titik jika diperlukan usaha satujoule untuk memindahkan muatan listrik satu coulomb.


Contoh :
Jika diperlukan usaha 50 Joule untuk setiap memindahkan muatan sebesar 10 Coulomb. Hitung tegangan yang ditimbulkan.
Jawaban :

Jadi tegangan yang timbul adalah 5 volt.
